نقشه انفجاری: کارکرد و طراحی (Exploded View Drawing)
نقشههای انفجاری نوعی ترسیم فنی هستند که اجزای یک جسم را بهصورتی نشان میدهند که گویی از مرکز آن منفجر شدهاند و با فاصلهای کوتاه از یکدیگر قرار گرفتهاند. این نوع نمایش به کاربران، مهندسان و تکنسینها کمک میکند تا نحوه اتصال و چیدمان قطعات را بهطور مؤثری درک کنند و به همین دلیل در فرآیندهای مونتاژ، دمونتاژ، آموزش و تعمیر و نگهداری بسیار کاربردیاند. تاریخچه این نقشهها به دوران رنسانس برمیگردد و از آن زمان تا کنون، با پیشرفتهای تکنولوژی و استفاده از نرمافزارهای طراحی، این روش به لحاظ بصری و کاربردی بهبود یافته است. نقشههای انفجاری همچنین میتوانند در رشتههای مختلف مهندسی و طراحی، به بهینهسازی محصولات و ارتباط مؤثرتر میان تیمهای مختلف کمک کنند.
نقشه انفجاری ( Exploded view drawing) نوعی نمودار، نگاره، طرح شماتیک یا ترسیم فنی از یک جسم است که رابطه یا ترتیب ساخت اجزای آن را نشان میدهد. این نقشه، اجزای یک جسم را با فاصلهای کوتاه بین آنها به نمایش میگذارد. جسم نمایشدادهشده، بهنوعیست که تصور میشود یک انفجار کوچک و کنترلشده از وسط جسم رخ داده و اجزای آن را، با فاصله مساوی، از هم دور کردهاست. چنین نمایی نقشهای در کالانماها، راهنماهای ساخت و تعمیر و موارد مشابه آن، به کار میرود.
نقشههای انفجاری یکی از تکنیکهای بصری در طراحی و مهندسی هستند که ساختار و نحوه اتصال بخشهای مختلف یک محصول یا سیستم را نشان میدهند. در این نقشهها، اجزا به صورت جدا از هم ولی با حفظ ترتیب و مکان دقیق نمایش داده میشوند، به طوری که رابطه و نحوه قرارگیری قطعات در کنار هم قابلفهم باشد.
تعریف نقشه انفجاری
نقشه انفجاری، یک نوع تصویر یا مدل سهبعدی است که اجزای مختلف محصول را به شکلی نشان میدهد که گویی از مرکز محصول به بیرون “منفجر” شدهاند. این نوع نمایش به کاربران یا مهندسان اجازه میدهد تا چیدمان اجزا، نحوه اتصال، و حتی جزئیات فنی را بهراحتی درک کنند.
کاربردهای نقشههای انفجاری
- مونتاژ و دمونتاژ محصولات
این نقشهها ابزار کلیدی برای راهنمایی تکنسینها و کاربران در هنگام مونتاژ یا دمونتاژ محصول هستند. به خصوص در مواردی که پیچیدگی قطعات زیاد است، نقشه انفجاری یک راهنمای جامع ارائه میدهد. - آموزش و ارائه
برای آموزش کارکنان یا ارائه محصول به مشتریان، این نقشهها به خوبی میتوانند ساختار داخلی و نحوه عملکرد محصول را توضیح دهند. - طراحی و مهندسی محصول
مهندسان و طراحان از این نقشهها برای بررسی چیدمان قطعات و بهینهسازی طراحی استفاده میکنند. - فروش و بازاریابی
در کاتالوگها و تبلیغات، نقشههای انفجاری کمک میکنند تا محصول به صورت کامل و جزئیات دقیق به نمایش گذاشته شود. - تعمیر و نگهداری
برای تعمیر محصولات پیچیده، نقشه انفجاری میتواند مسیر کار را تسهیل کند و احتمال خطا را کاهش دهد.

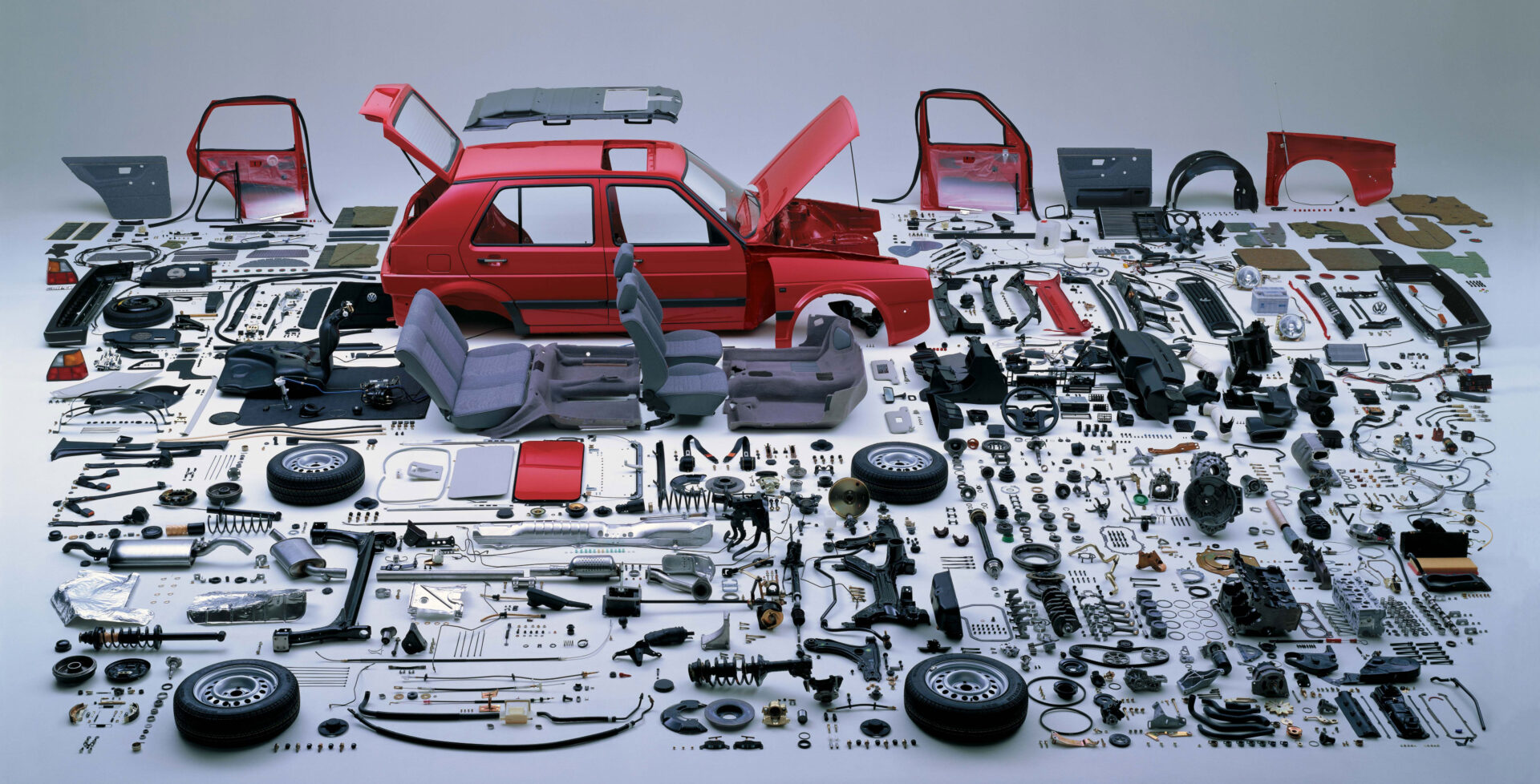

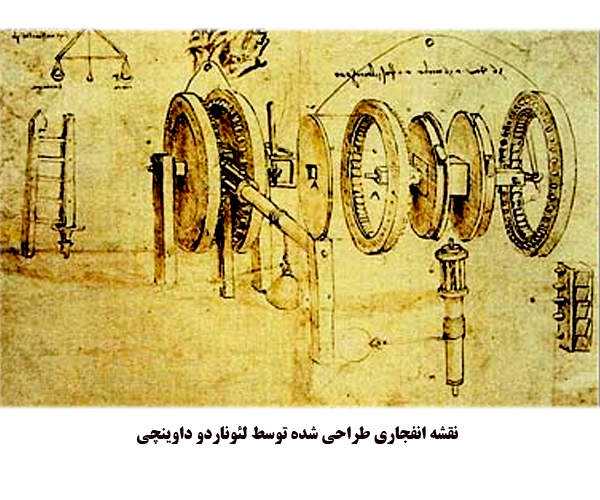

تاریخچه نقشه های انفجاری به دوران رنسانس بر می گردد و زمانی که لئوناردو داوینچی برای نشان دادن اجزای یک ماشین و آناتومی بدن انسان از این روش استفاده کرد. بعد ها در دهه 1940 این روش اصلاح شد و برای نشان دادن چگونگی جفت شدن قطعات استفاده شد.

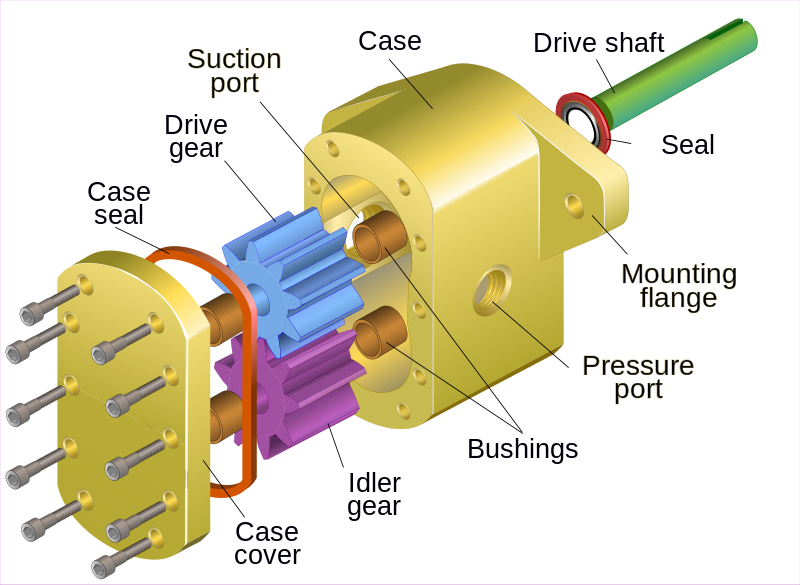

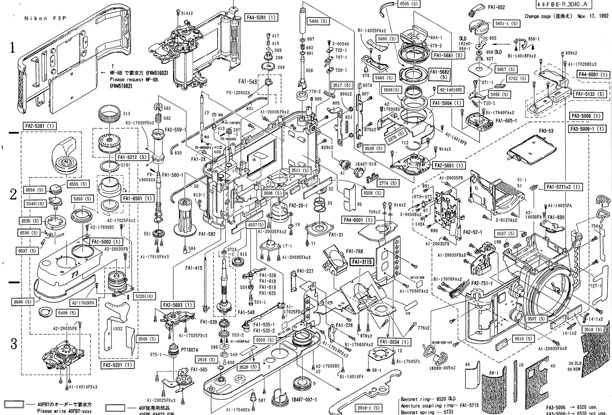

از این نقشه ها معمولا برای کاتالوگ، کتاب راهنمای قطعه، موارد آموزشی و … استفاده می شود. معمولا این نقشه ها دارای شماره شناسایی قطعه و برچسب های مختلف که نشان دهنده قسمت های خاص قطعه هستند، می باشند. این مدل نقشه ها در ثبت اختراعات نیز بسیار کارآمد هستند.

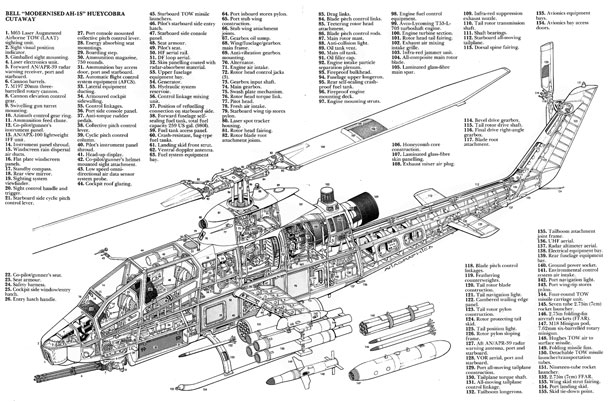

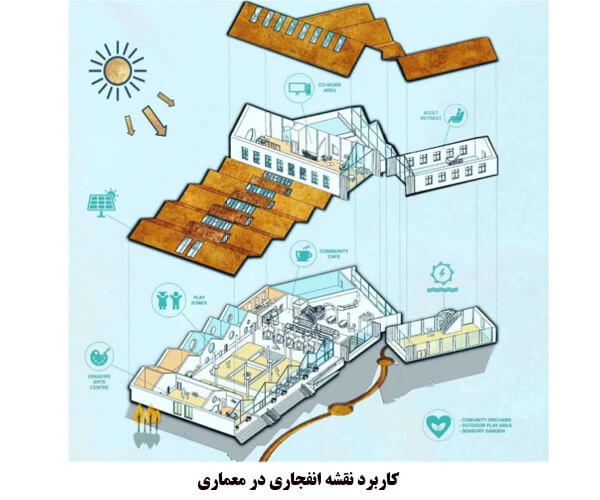

از نقشه های انفجاری می توان در معماری نیز برای ارائه اجزای ساختمان استفاده کرد.
برخی رشتههای مهندسی، معماری، طراحی صنعتی، مهندسی نرمافزار، مجسمه سازی، پزشکی، نجاری و متالورژی، نمونههایی از شغلهایی هستند که استعداد درک ساختار و تجسم فضایی میتواند برای آنها مفید باشد.
ویژگیهای کلیدی نقشه انفجاری
- حفظ ارتباط فضایی قطعات: موقعیت و زاویه اجزا در نقشه انفجاری باید با حالت نهایی مونتاژ سازگار باشد.
- توضیحات دقیق: شامل برچسبها، شمارهگذاری قطعات، و مشخصات فنی برای هر جزء.
- نمایش زوایای مختلف: بهخصوص در مدلهای سهبعدی، چرخش و نمایش از زوایای متفاوت میتواند دید جامعتری ارائه دهد.
مزایا و اهمیت
- سادهسازی پیچیدگیهای محصول.
- کاهش احتمال خطا در مونتاژ و دمونتاژ.
- بهبود فرآیند ارتباط میان تیمهای طراحی، تولید، و مشتری.
- ارائه جزئیات دقیق برای بهبود طراحی و تولید.
نرمافزارهای طراحی نقشههای انفجاری
برای ایجاد نقشههای انفجاری، استفاده از نرمافزارهای CAD (طراحی به کمک کامپیوتر) ضروری است. برخی از محبوبترین ابزارها عبارتند از:
- SolidWorks: یکی از پرکاربردترین نرمافزارها برای طراحی سهبعدی و ایجاد نقشههای انفجاری.
- AutoCAD: مناسب برای نقشهکشی دوبعدی و طراحی صنعتی.
- Fusion 360: ابزاری مدرن برای طراحی محصولات و ایجاد نمای انفجاری.
- SketchUp: کاربرد آسان برای نقشههای سادهتر.
الهام حرفهای: چگونه نقشههای انفجاری خود را به سطح بالاتری ببریم؟
جمعبندی
نقشههای انفجاری ابزاری ضروری در طراحی و مهندسی هستند که به ارتباط بهتر، کاهش خطا، و بهبود فرآیند تولید کمک میکنند. این نوع نمایش، نه تنها برای تیمهای فنی بلکه برای کاربران نهایی نیز ارزشمند است و در صنایع مختلف از طراحی صنعتی تا معماری و حتی هنر کاربرد دارد.
🌟 آیا شما تجربه استفاده از نقشههای انفجاری را دارید؟ چه نرمافزار یا روشهایی را پیشنهاد میکنید؟
